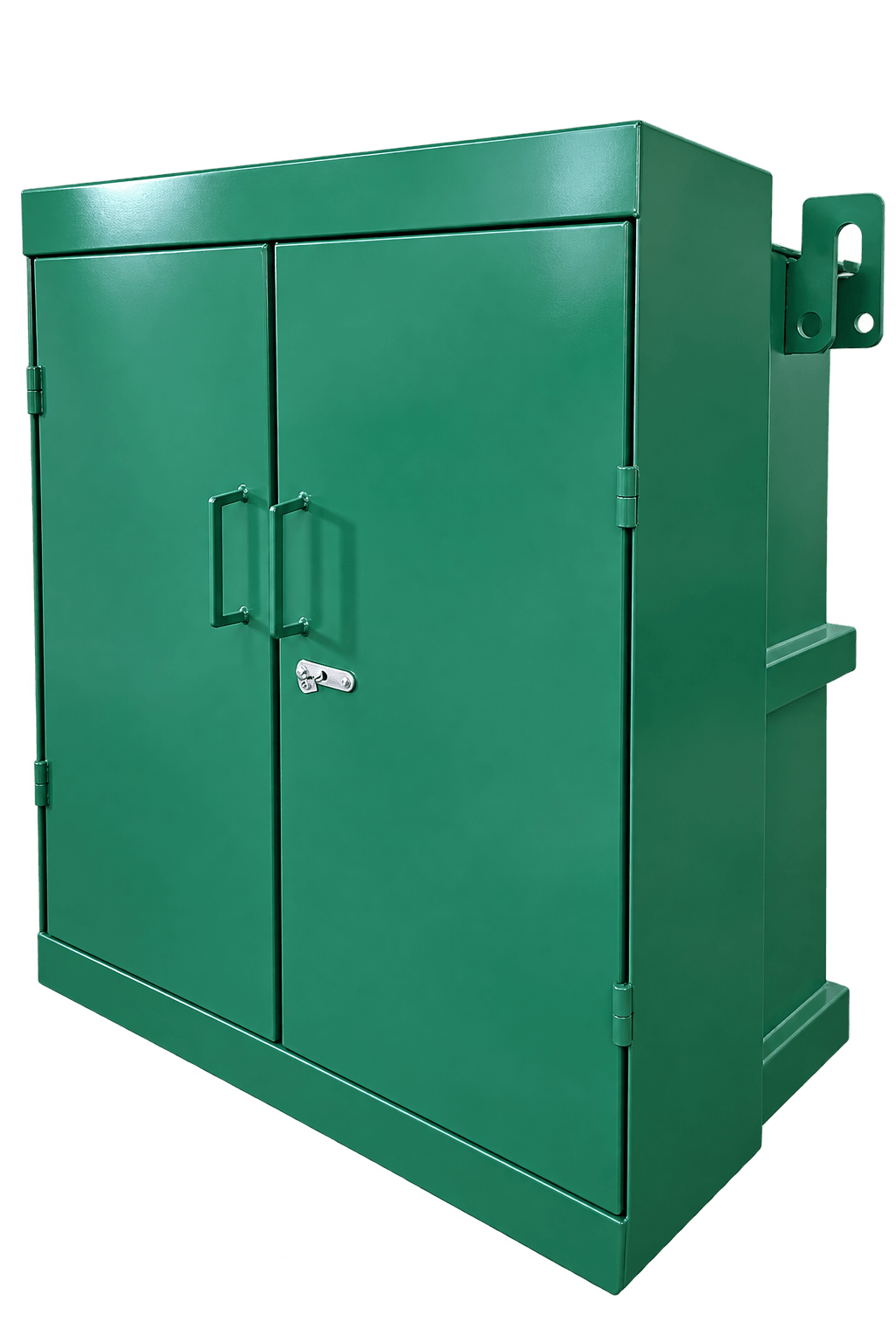

TRANSFORMADOR PEDESTAL
(PAD-MOUNTED)
Solução compacta para distribuição de energia, com compartimentos de média e baixa tensão organizados para operação segura e manutenção facilitada.
CONSTRUÇÃO PEDESTAL · COMPARTIMENTOS MT/BT
ENERGIA QUE MOVE REGIÕES
75–2000 kVA
Faixa de potência
13,8 ou 34,5 kV
Tensão primária
380/220 ou 220/127 V
Tensão secundária
Bay-O-Net + plug-in
Proteção e conexão MT
FEIRA DE SANTANA — BAHIA
FABRICADOS AQUI.
PENSADOS PARA O
NORDESTE.
Produção em Feira de Santana significa proximidade, engenharia aplicada e logística mais eficiente para a Bahia e o Nordeste.
ENERGIA PARA UM NORDESTE MAIS FORTE
01
ENGENHARIA PRÓPRIA
Especificação técnica, desenvolvimento e acompanhamento de aplicação.
02
LOGÍSTICA REGIONAL
Fabricação em Feira de Santana, com acesso estratégico aos principais eixos do Nordeste.
03
SUPORTE PRÓXIMO
Atendimento comercial e técnico antes, durante e depois do fornecimento.
DADOS ELÉTRICOS E CONSTRUTIVOS
ESPECIFICAÇÕES
TÉCNICAS
A configuração final é definida conforme a rede, a carga e os requisitos do projeto. As faixas abaixo representam as opções usuais desta linha.
SOB PROJETO
Outras relações de tensão, acessórios e configurações podem ser avaliados pela engenharia Tecmund.
Potências usuais
Seleção conforme projeto
75 · 112,5 · 150 · 225 · 300 · 500 · 750 · 1000 · 1500 · 2000 kVA
Tensão primária
Classe de média tensão
13,8 kV ou 34,5 kV
Tensão secundária
Configurações usuais
380/220 V ou 220/127 V
Construção
Instalação externa
Pedestal · compartimentos MT/BT
Proteção AT
Coordenação conforme projeto
Fusível tipo Bay-O-Net
Conexão AT
Classe de tensão conforme projeto
Sistema separável plug-in

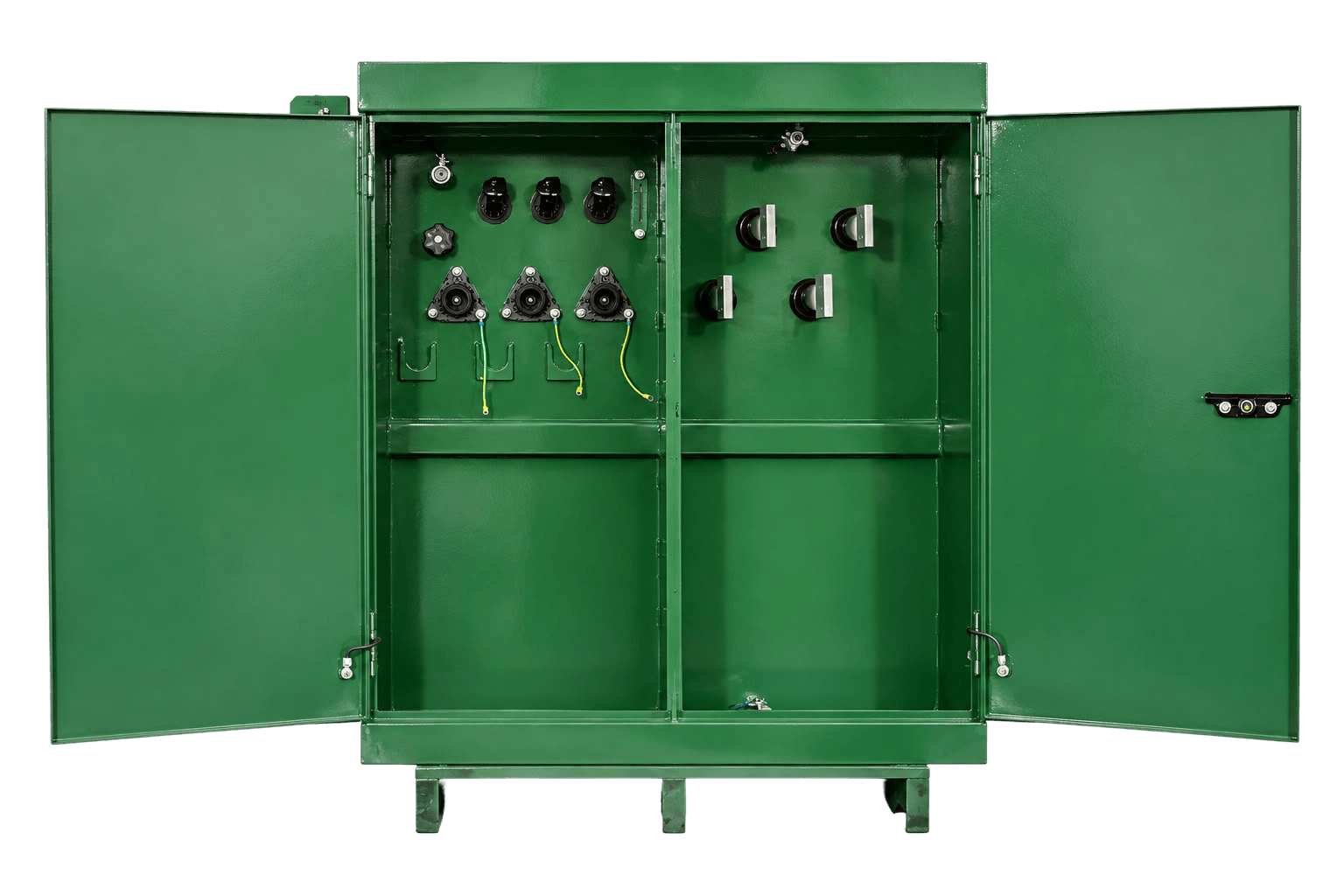

COMPARTIMENTOS INTERNOS · ACESSO ÀS CONEXÕES E PROTEÇÕES
CONSTRUÇÃO E PROTEÇÃO
RECURSOS TÉCNICOS
DO PAD-MOUNTED
A configuração pode incorporar soluções de proteção e conexão em média tensão adequadas à aplicação e ao padrão definido para o projeto.
01
FUSÍVEIS TIPO BAY-O-NET
Proteção instalada no compartimento de média tensão, com acesso organizado para operação e manutenção.
02
CONEXÕES SEPARÁVEIS PLUG-IN
Sistema de conexão em alta tensão que facilita montagem, identificação e intervenção em campo.
03
LIMITAÇÃO DE CORRENTE
Possibilidade de composição de proteção conforme estudo e necessidade do equipamento.
04
TERMINAIS DE BAIXA TENSÃO
Saídas organizadas e identificadas no compartimento BT, conforme a tensão secundária do projeto.
APLICAÇÕES
ONDE UTILIZAR
A construção pedestal atende projetos que pedem instalação compacta, acesso frontal e organização de média e baixa tensão.
INDÚSTRIAS
Distribuição de energia próxima aos centros de carga.
INFRAESTRUTURA
Projetos com necessidade de instalação externa compacta.
PROJETOS ESPECIAIS
Configurações definidas conforme requisitos elétricos e mecânicos.
ENGENHARIA E FABRICAÇÃO
O QUE É CONSIDERADO
NO PROJETO
A proposta parte das informações reais da instalação para que o equipamento seja configurado de forma coerente com a aplicação.
Solicitar Análise TécnicaPotência e relação de transformação
Definição a partir da carga e das tensões disponíveis.
Proteção em média tensão
Seleção dos dispositivos aplicáveis ao projeto.
Conexões e terminações
Configuração de MT e BT conforme instalação.
Condições ambientais
Análise do local, acesso e regime de operação.
Construção mecânica
Gabinete, compartimentos e dimensões definidos para aplicação.
Ensaios e documentação
Verificações e informações técnicas correspondentes ao fornecimento.
PRECISA ESPECIFICAR UM TRANSFORMADOR PEDESTAL?
FALE COM QUEM
PROJETA E FABRICA.
Envie potência, tensões, aplicação e cidade de entrega para receber orientação e proposta.
