Meça com e sem carga
Compare a tensão com pouca carga e com a instalação em funcionamento pleno.
Artigos técnicos / Diagnóstico prático
Tensão baixa ou alta na instalação: ajustar o tap ou trocar o transformador?
O que é o tap
Derivações que ajustam a relação de transformação em degraus

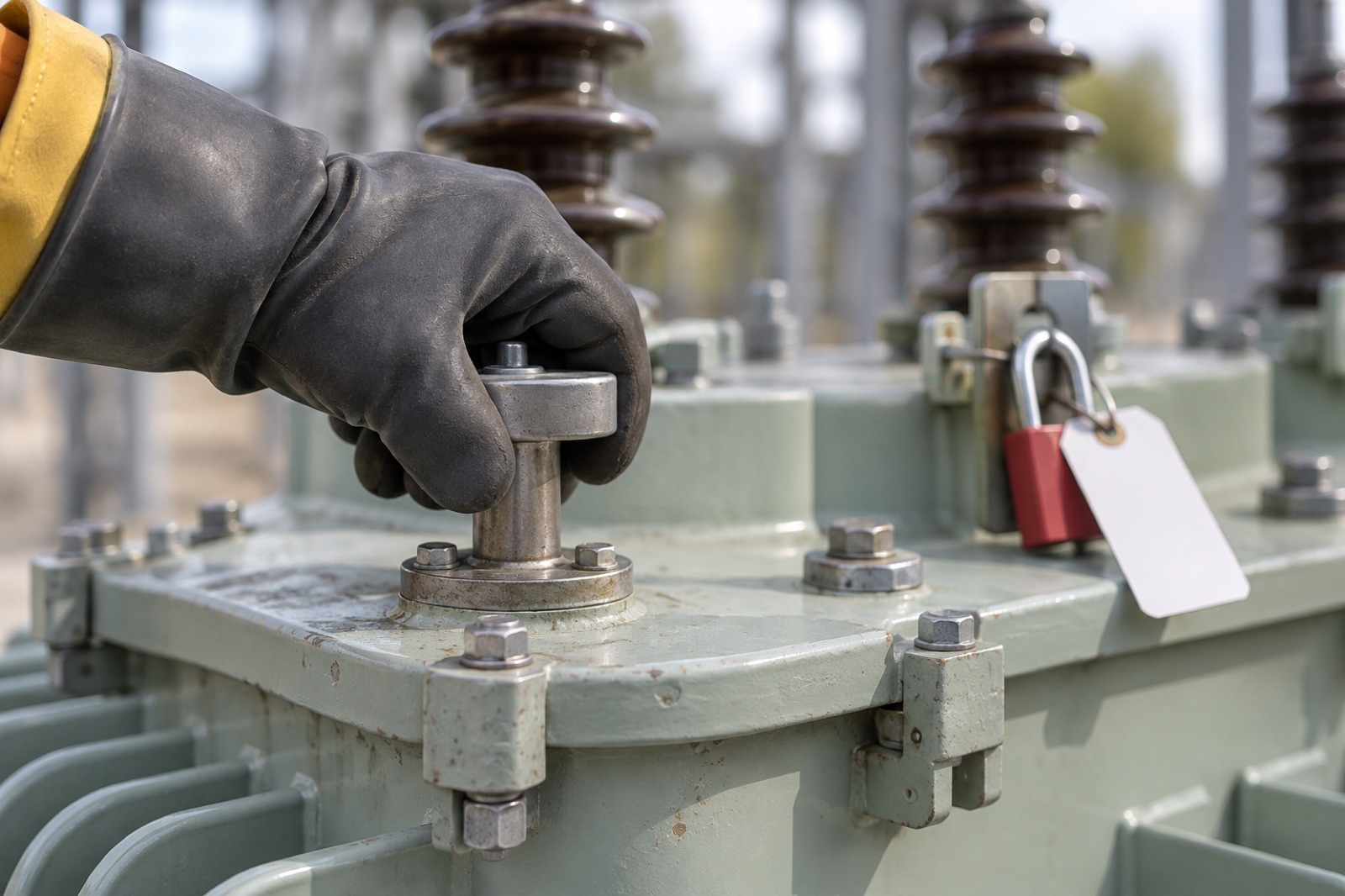

O comutador de derivações permite escolher entre algumas posições do enrolamento, compensando a tensão de fornecimento da rede. As posições e as tensões correspondentes ficam indicadas na placa do transformador.
Segurança em primeiro lugar
Na maioria dos transformadores de distribuição, o comutador é para operação sem tensão: só pode ser acionado com o equipamento desligado, bloqueado e aterrado conforme os procedimentos de segurança.
Nunca acione o comutador com o transformador energizado.
Tap ou outro problema?
Sinais de ajuste de tap
- Tensão fora o dia todo
- Estável, com ou sem carga
- Igual nas três fases
Sinais de outro problema
- Cai quando liga as cargas
- Diferente entre as fases
- Transformador aquecendo
- Varia ao longo do dia
Dados para avaliar
- Medições com e sem carga
- Tensão por fase
- Placa do transformador
- Carga atual
Sintoma, causa provável e solução
O tap resolve o meu problema?
| O que você observa | Causa provável | O tap resolve? |
|---|---|---|
| Tensão alta ou baixa o dia todo, igual nas fases | Tensão de fornecimento diferente da nominal do transformador | Sim, dentro da faixa de ajuste |
| Tensão cai quando motores e cargas são ligados | Potência insuficiente ou queda nos cabos | Não |
| Uma fase diferente das outras | Desequilíbrio de cargas ou problema em uma fase | Não |
| Tensão varia ao longo do dia | Variação da carga da instalação ou da rede | Não, é uma correção fixa |
| Transformador aquecendo e tensão baixa | Sobrecarga | Não, avaliar a potência |
| Tensão ok no transformador e baixa na máquina | Queda de tensão no circuito até a carga | Não, revisar cabos e circuitos |
As medições devem ser feitas por profissional habilitado, com instrumentos adequados.
Antes de mexer no tap
6 verificações que evitam o ajuste errado
Compare as fases
Diferença grande entre fases indica desequilíbrio de cargas, que o tap não corrige.
Leia a placa
Veja quantas posições de tap existem e qual tensão corresponde a cada uma.
Carga x potência
Se a carga está próxima ou acima da potência nominal, a queda de tensão tende a aumentar.
Queda nos cabos
Circuitos longos ou subdimensionados provocam queda de tensão na ponta, mesmo com o transformador correto.
Tensão da rede
Se a variação vem da rede de distribuição, pode ser necessário acionar a concessionária.
Fabricação em Feira de Santana – BA
Fabricação própria e atendimento técnico direto
A Tecmund fabrica transformadores novos, autotransformadores, transformadores isoladores e projetos especiais, e também atende reforma e manutenção. Você fala direto com a equipe que especifica o equipamento.
Falar com um especialista →Qual é o seu caso?
Três situações comuns
Tensão fora, mas estável
A tensão está alta ou baixa o tempo todo, igual nas fases e sem relação com a carga.
- Ajuste de tap pode resolver
- Feito com o equipamento desligado
- Por profissional habilitado
A tensão cai quando ligo as cargas
Motores e equipamentos derrubam a tensão ao entrar em funcionamento.
- Avaliar potência do transformador
- Verificar cabos e circuitos
- Considerar crescimento da carga
Riscos do ajuste errado
Mexer no tap sem diagnóstico pode causar:
- Sobretensão e queima de equipamentos
- Acidente se feito energizado
- Mascarar uma sobrecarga
- Problema continuar em horário de pico
O tap compensa a tensão da rede, não a falta de potência.
Perguntas frequentes
Dúvidas comuns
Aviso técnico. Conteúdo orientativo. O diagnóstico depende de medições na instalação. Qualquer intervenção em transformadores e instalações de média tensão deve ser feita por profissional habilitado, com o equipamento desenergizado e seguindo as normas de segurança.
Posso mudar o tap com o transformador ligado?
Na maioria dos transformadores de distribuição, não. O comutador é para operação sem tensão e só deve ser acionado com o equipamento desligado, bloqueado e aterrado, por profissional habilitado.
Quantas posições de tap o transformador tem?
Depende do projeto do equipamento. As posições e as tensões correspondentes estão na placa de identificação.
O tap corrige desequilíbrio entre fases?
Não. O ajuste atua igualmente nas três fases. Desequilíbrio normalmente vem da distribuição das cargas.
A tensão cai à tarde e volta à noite. É o tap?
Variação ao longo do dia costuma estar ligada à carga da instalação ou da rede. O tap é uma correção fixa e não acompanha essa variação.
Quando vale trocar o transformador?
Quando a carga cresceu além da potência do equipamento, quando há aquecimento frequente ou quando o transformador não tem faixa de ajuste compatível com a tensão da rede.
Tensão fora do esperado
Envie as medições e a placa do transformador
Com a tensão medida com e sem carga, por fase, e os dados da placa, a equipe ajuda a identificar se é ajuste, potência ou outro problema.
